鑄造碳化鎢的形態及特性
2014-9-15 9:18:05 點擊：
碳化鎢(WC)硬質合金具有高硬度、高耐磨性和優良的斷裂韌性，被譽為“工業的牙齒”，在鉆井工具、切削工具、精密模具、礦山工具、打印針頭、軍工穿甲彈等領域得到了廣泛應用。

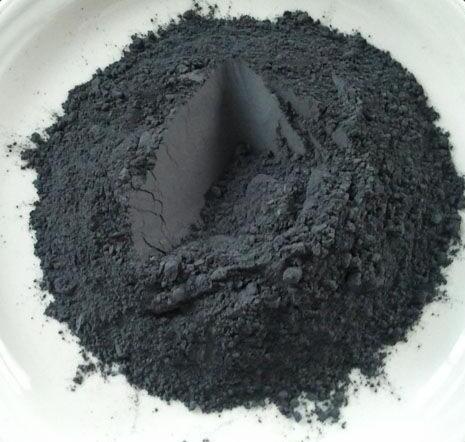

圖（1）鑄造碳化鎢粉末，用于等離子噴涂碳化鎢涂層
鑄造碳化鎢是以WC粉和金屬鎢粉為原料,按碳含量要求配制成混合料裝入石墨舟中,在約3000℃的熔煉爐中熔化和補充滲碳,將熔體澆鑄成條,然后將鑄條破碎、分級,制成各種粒度范圍的鑄造碳化鎢。鑄造碳化鎢是WC和W2C的共晶,其洛氏硬度高達93～93.7HRA,其最硬組分W2C的顯微硬度為2500～3000 HV,因此具有非常好的耐磨性。然而,由于鑄造碳化鎢顆粒的外形多呈針狀、片狀等不規則形態,使其在有沖擊的間斷工作狀態下,裸露出表面的尖角因極易碎裂而造成先期磨損,同時其不規則的表面形態容易產生應力集中,產生裂紋。

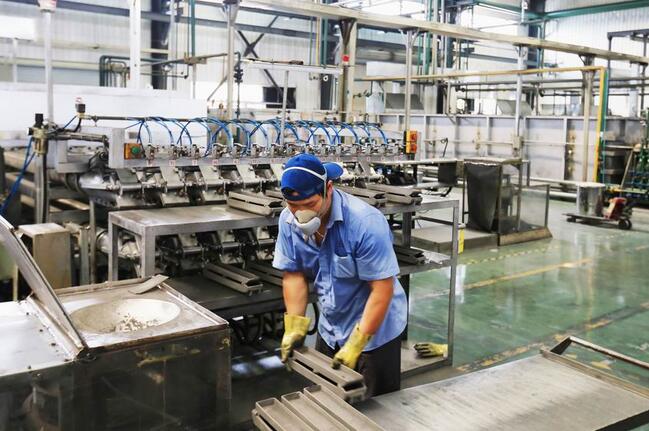

圖（2）碳化鎢粉末生產車間
- 上一篇：資源優勢明顯磨料硬質合金產業前景廣闊 [2014/9/16]
- 下一篇：硬度和韌性介于鑄造與燒結碳化鎢之間的單晶碳化鎢 [2014/9/15]
